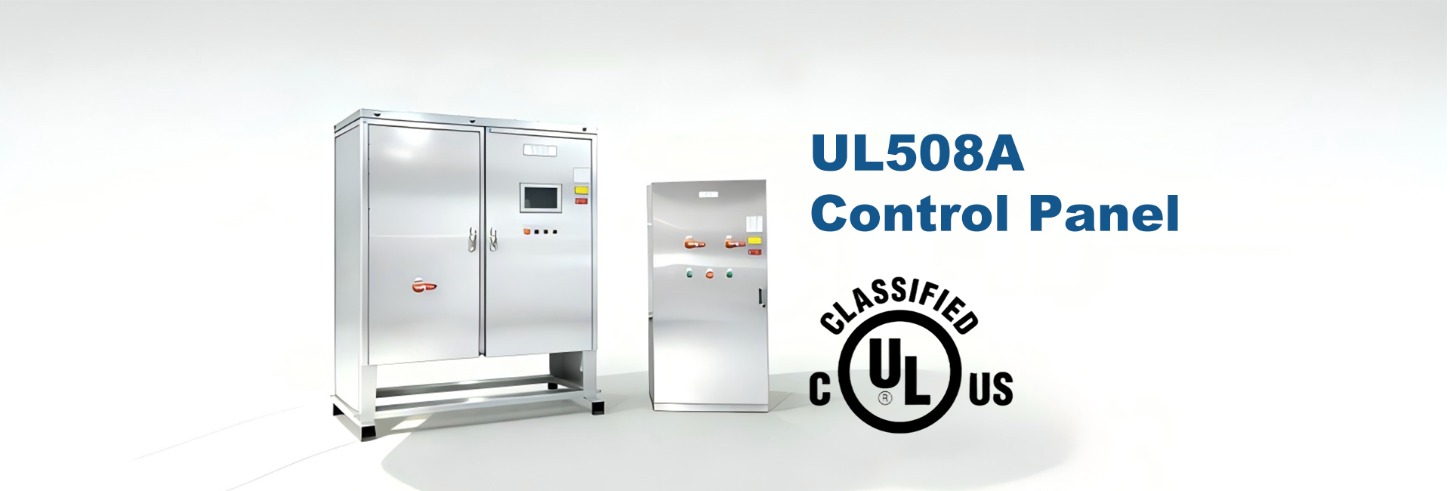

Pro elektrotechniky představuje navrhování průmyslových ovládacích panelů (UL508A) a nízkonapěťových rozváděčů (UL891) opakující se soubor složitých technických a procedurálních výzev. Soulad není jen zaškrtávací políčko – je nedílnou součástí bezpečnosti, spolehlivosti a přístupu na trh. Shanghai Jisheng Energy Co., Ltd., díky rozsáhlým zkušenostem s projekty v sektoru energetiky a energetiky, vyvinula robustní metodiky pro efektivní orientaci v těchto standardech. Tato příručka se zabývá běžnými bolestmi a poskytuje praktická řešení čerpaná z aplikací v reálném světě.
A. Běžné výzvy a řešení vyzkoušená v praxi
Výpočty jmenovitého zkratového proudu (SCCR).
Bod bolesti : Určení SCCR sestavy, zejména u komponent od různých výrobců, zůstává jedním z nejnáchylnějších a časově nejnáročnějších aspektů souladu s UL508A.
Osvědčená řešení :
- Důsledně používejte metodu hodnocení série a zajistěte, aby byla zdokumentována ověřená hodnocení kombinací.
- Používejte digitální nástroje uznávané UL k modelování a ověřování výpočtů.
- Jak je ukázáno v projektech Shanghai Jisheng Energy, začlenění zařízení omezujících proud (CLD) může systematicky zvyšovat celkovou SCCR sestavy.
- Udržujte jasnou a kontrolovatelnou stopu všech hodnocení komponent a předpokladů výpočtů.
Selhání testu nárůstu teploty
Bod bolesti t : Zařízení, které překračuje teplotní limity při jmenovité zátěži, je častou příčinou neshody UL891 a zpoždění projektu.
Efektivní strategie :
- Včasná simulace: Během fáze návrhu proveďte tepelné modelování, abyste identifikovali aktivní body.
- Design for Cooling: Optimalizace rozložení pro přirozenou konvekci; pokud je to možné, zvažte aktivní chlazení.
- Na materiálu záleží: Práce společnosti Shanghai Jisheng Energy na fotovoltaických a akumulačních systémech potvrzuje, že výběr komponent a izolace s vynikajícími tepelnými vlastnostmi se při testování vyplatí.
- Předběžný test: Před oficiálním hodnocením proveďte interní tepelné testy.
Koordinace izolace a průchodnost/tečení
Bod bolesti : Navigace v matici požadavků na základě napětí, stupně znečištění a skupiny materiálů je složitá a často vede k přehlédnutí.
Nejlepší postupy :
- Vypracujte a používejte kontrolní seznamy specifické pro daný projekt v souladu s normami UL.
- Odkazujte na pokyny UL pro hraniční případy.
- Klíčová lekce od Shanghai Jisheng Energy: Vždy navrhujte scénář pro nejhorší případ přechodného přepětí.
- Proveďte vzájemné hodnocení zaměřené výhradně na izolační cesty.
Chyby zapojení a ukončení
Bod bolesti : Nesprávné dimenzování vodičů, postupy sdružování nebo nevyhovující ukončení jsou běžná zjištění auditu, která vyžadují nákladné přepracování.
Pokyny pro implementaci :
- Dimenzování vodičů na základě skutečného zatěžovacího proudu s použitím všech příslušných faktorů snížení.
- Protokol kontroly kvality společnosti Shanghai Jisheng Energy vyžaduje přísné dodržování hodnot točivého momentu specifikovaných výrobcem a metod ukončení.
- Vytvořte fyzický „zlatý vzorek“ schválených zakončení pro dílnu.
Nedostatky v dokumentaci a označování
Bod bolesti : Neúplné štítky, chybějící návody k použití nebo nekonzistentní dokumentace mohou certifikaci zastavit.
Systematická oprava :
- V návaznosti na proces Shanghai Jisheng Energy iniciujte požadavky na štítky a dokumentaci na úvodní schůzce.
- Použijte šablony k zajištění konzistence napříč projekty.
- Před odesláním implementujte bránu dokumentu připraveného ke kontrole (DRR).
- Zapojte se včas se svým UL Field Engineer o jakýchkoli nestandardních požadavcích na označování.
B. Průmyslová případová studie: Integrovaný přístup Shanghai Infraswin Energy
V nedávném projektu skladování energie vázaného na síť vyžadující zápisy UL508A i UL891 tým Shanghai Jisheng Energy úspěšně zjednodušil dodržování předpisů:
- Přijetí modulárního designu: Podsestavy byly předem certifikovány, což zjednodušilo závěrečné hodnocení sestavy.
- Využití digitálního řídicího panelu: Sledovač v reálném čase pro certifikace komponent, zprávy o testech a kontrolu revizí.
- Spolupráce s dodavateli: Spolupráce s klíčovými dodavateli na návrhu rozhraní za účelem předběžného ověření souladu.
- Front-Loading Certification: Zapojení týmu UL během předběžného přezkoumání návrhu (PDR) za účelem sladění se strategií.
C. Optimalizace vašeho pracovního postupu pro dodržování předpisů
Během návrhu:
- Integrujte standardní kontrolní body do vašeho procesu návrhu fáze.
- Vyberte komponenty od dodavatelů, kteří poskytují komplexní balíčky certifikace UL.
- Zvažte modulární architekturu pro izolaci a zjednodušení certifikačních rozsahů.
Předběžné testování:
- Provádějte vnitropodnikové „falešné audity“ a předběžné testy shody.
- Ujistěte se, že všechna měřicí zařízení jsou kalibrována s aktuálními certifikáty.
- Vyškolte stavební techniky na téma „proč“ za kritickými montážními kroky.
Spolupráce s vaším certifikačním orgánem:
- Naplánujte si konferenci před podáním přihlášky, kde prodiskutujete nové nebo složité aspekty.
- Buďte transparentní ohledně časových plánů a potenciálních překážek.
- Jak radí Shanghai Jisheng Energy, zacházejte s inženýrem UL jako s partnerem pro spolupráci při dosahování bezpečného a vyhovujícího produktu.
Orientace v UL508A a UL891 je více než jen regulační překážka – je to disciplína, která, když je zvládnuta, zvyšuje kvalitu produktů, bezpečnost a důvěru zákazníků. Zkušenosti firem, jako je Shanghai Jisheng Energy Co., Ltd., ukazují, že proaktivní, systematický a kolaborativní přístup mění dodržování předpisů z nákladového střediska na ukazatel technické dokonalosti. Přijetím těchto praktických strategií mohou elektrotechnici dodávat špičkové, certifikovatelné návrhy s větší předvídatelností a účinností.
