XF nízkopěťové distribuční box

Domov / Produkty / Nízkopěťový rozváděč / XF nízkopěťové distribuční box

Nízkopěťový rozváděč

XF nízkopěťové distribuční box

Vhodný pro AC jmenovitý frekvence 50Hz, v AC 400V a níže, hodnocený proud ne více než 630A třífázový čtyřvodičový nebo třífázový pětivodičový systém jako nízkonapěťový výkon a osvětlení.
Podle požadavků na návrh různých příležitostí má různé ochrany, jako je blesk, únik, zkrat, přetížení, přepětí, podpětí atd. A funkce automatického přepínání napájení.
Široce používané v elektrárnách, rozvodech, továrnách, těžebních podnicích, hotelech, nemocnicích, výškách a dalších uživatelích. Podle potřeb uživatelů lze vybrat různé typy jističů s různými úrovněmi proudu, aby vyhovovaly potřebám různých uživatelů.
Kontaktujte nás Shanghai Infraswin Energy Co., Ltd.
PREV: MLS-V s nízkým napětím NEXT:Měkký startovací panel

Přehled

Vhodný pro AC jmenovitý frekvence 50Hz, v AC 400V a níže, hodnocený proud ne více než 630A třífázový čtyřvodičový nebo třífázový pětivodičový systém jako nízkonapěťový výkon a osvětlení.
Podle požadavků na návrh různých příležitostí má různé ochrany, jako je blesk, únik, zkrat, přetížení, přepětí, podpětí atd. A funkce automatického přepínání napájení.
Široce používané v elektrárnách, rozvodech, továrnách, těžebních podnicích, hotelech, nemocnicích, výškách a dalších uživatelích. Podle potřeb uživatelů lze vybrat různé typy jističů s různými úrovněmi proudu, aby vyhovovaly potřebám různých uživatelů.

Model význam

Přehled produktu

Standardy implementace produktu

GB/T14048.1 Obecná ustanovení s nízkým napětím a kontrolou
GB7251.12 Nízkonapěťové rozvaděče a ovládací důvody
IEC60439 s nízkým napětím a kontrolním georem
Elektrické instalace IEC60364
Třída ochrany krytu IEC60529 (IP kód) (GB4208-1993)
IEC61000-4 "Doprava 1-elektromagnetická kompatibilita (EMC)".
IEC61000-4 Dodatek 1-elektromagnetická kompatibilita (EMC) IEC 55011 Průmyslová, vědecká a lékařská (ISM) radiofrekvenční zařízení-elektromagnetické rušivé charakteristiky elektromagnetických interferencí (EMI) (GB4208-1993)
EN 55011 "Průmyslové, vědecké a lékařské (ISM) radiofrekvenční zařízení - elektromagnetické rušivé charakteristiky - limity a metody měření".

Strukturální charakteristiky

A. XF s nízkým napětím distribuční boxe přijímá all-kovovou skořápku a dveře krabice mohou přijmout skleněné dveře nebo kovové dveře. Instalační režim krabice je dva druhy zavěšené krabice a podlahové krabice, skořápka zavěšené krabice přijímá 1,5 mm vysoce kvalitní studená válcovaná ocelová deska a skořápka podlahové krabice přijímá 2,0 mm vysoce kvalitní studená ocelová deska. Krabice je rozdělena do typu sestavení nebo svařování.
B.Dadopting zefektivněný externí závěs (nebo vnitřní závěs), stupeň otevření dveří dosáhne 180 stupňů (vnitřní závěs 120 stupňů) a na dveřní desce se používá nový typ výztuže, což výrazně zlepšuje provozní prostor a sílu dveří a sílu dveří a sílu dveří během údržby.
C. Vpředu pro jednotlivé nebo dvojité dveře, dvojité dveře: Vnitřní vrstva pro funkční jednotku malých dveří místnosti, vnější vrstva průhledných dveří odolných proti výbuchu, krásné, luxusní a má vysokou úroveň ochrany skořepiny.
d. Kompaktní a plně testované, založené výhradně na konceptu modulárního designu. Během procesu navrhování byly zohledněny všechny požadavky související s flexibilitou, robustností, kompaktností a snadnou údržbou, aby se VP distribuční boxy s nízkým napětím vhodné pro každou příležitost.
E. Primární program distribuce nízkého napětí XF může být flexibilní a variabilní podle různých aplikací a lze jej použít samostatně.
h. Ochrana
Úroveň ochrany produktu: IP3X, IP31, IP32, IP4X, IP41, IP42, *IP43, *IP44, *IP54, *IP65 Obecná úroveň ochrany systému disipace tepla přijímá vzduchové samoobslužné nebo ventilátorské rozptýlení; Při * vyšší úrovni ochrany je třeba zvážit, aby se rozptýlil teplo, forma struktury může být použita ve formě dvojitých dveří, komponenty musí být zváženy, aby se snížila kapacita.
i. Vstupní a výstupní režim
XF nízkonapěťové distribuční box může být nahoru nebo dolů dovnitř a ven z linky. (Krabice se rozšiřuje nebo prohlubuje, když je na místě horní výstupní čára).

Elektrické parametry

Jmenovité provozní napětí: Hlavní obvod 380V, 690V
Pomocný obvod: AC220V, AC380V, DC110V, DC220V, DC24V
Jmenovité izolační napětí: 690 V, 1000 V
Hodnocené impuls vydrží napětí (1,2/50 μs): 6 kV
Hodnocená frekvence odolává napětí: 2500 V, 1 min
Hodnocený provozní proud: ≤ 630a.
Hodnocená frekvence: 50 Hz, 60 Hz
Celkové rozměry

Celkové rozměry

Zavěšená krabice

Drop Box

H

300/400/500/600/700/800/900/1000/1200

1400/1500/1600/1800/2000/2200

W

300/400/500/600/700/800/1000

400/500/600/700/800/900/1000/1200

D

150/200/250/300/350

300/400 // 500/600/800/1000

Podle vnějších rozměrů složek různých velikostí kapacity lze vnější rozměry krabice složeny libovolně podle modulu. (Modul E = 25mm)

Instalace a použití
Instalace
(1) Produkty řady zavěšených boxů jsou fixovány zády namontováním 4-M10 a M8 šroubů (viz připojený obrázek I) a lze je instalovat samostatně nebo vlevo-pravé sestřihové instalace.
(2) Produkty řady podlahových boxů používající dolní montáž 4-M12 a M10 šroubů (viz připojený obrázek II), lze nainstalovat samostatně nebo vlevo a pravé sestřih.
(3) Produkty řady krabic, jako je montáž na zeď, se doporučuje, aby velikost zadní části krabice ze zdi ≥ 150 mm.

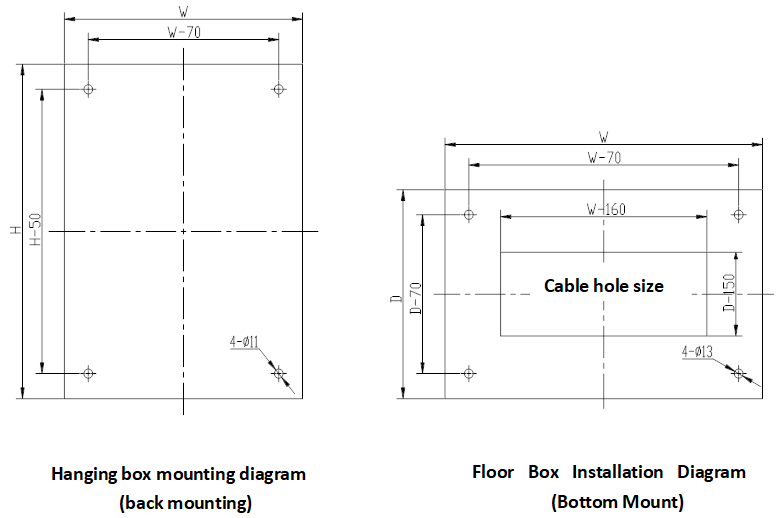

Montážní dimenzní kresba (mm)

Podmínky použití
A. Okolní teplota: Teplota okolního vzduchu nepřesahuje 40 ° C, nespadá pod -5 ° C a nepřesahuje 35 ° C, pokud je měřena jako průměr po dobu 24 hodin.
b. Ambientní vlhkost: Vzduch je čistý a jeho relativní vlhkost nepřesahuje 50% při teplotě 40 ° C, přičemž při nižších teplotách je povolena větší relativní vlhkost. Například 90 % při 25 ° C, ale s ohledem na možnost občasné mírné kondenzace v důsledku změn teploty.
C. Pro přepravní a skladovací procesy je vhodný teplotní rozsah mezi -25 ° C a 55 ° C a 70 ° C lze dosáhnout v krátkém časovém období (≤ 24 hodin).
d. Nadmořská výška nepřesahující 2000 metrů. Pokud je krabička nainstalována ve vyšší nadmořské výšce než 2000 metrů nad hladinou moře, mělo by být vybavení ovládáno se sníženou kapacitou.
E. Úroveň znečištění životního prostředí: Úroveň 3.
F. Pokud výběr některých elektrických komponent nemůže splňovat výše uvedené pracovní podmínky, výrobce a uživatelem k vyjednávání řešení.
G. Pokud se používání podmínek a výše uvedených pracovních podmínek neshodují, uživatel s výrobcem navrhne, vyjednává a vyřeší.

Transport a skladování

XF Box pro distribuci nízkého napětí by měl věnovat pozornost následujícím bodům během přenosu a skladování:
(1) není dovoleno převrhnout, obráceno a podrobeno násilným vibracím;
(2) by mu mělo být zabráněno v dešti, aby se produkt neztlumil;
(3) Nerozdělujte elektrické komponenty a příslušenství.

Objednávání informací
Uživatelé by měli při objednávce poskytnout nebo zadat následující informace:
(1) číslo objednávání modelu;
(2) Schéma jednoho řádku schématu hlavního obvodu;
(3) sekundární schématický diagram;
(4) podrobné specifikace a množství elektrických složek;
(5) metody přívodu a výstupu a specifikace kabelů;
(6) Box externí rozměry a schéma rozvržení plánu;
